Mesure intégrée résidentielle d'écoulement de la masse d'irrigation d'affichage à cristaux liquides de mètre d'écoulement d'eau
Description de produit détaillée
| Type : |
Compteur de débit ultrasonique intégré |
Affichage : |
Affichage à cristaux liquides |
| Transducteur : |
En ligne/sur de bride/insertion |
Exactitude : |
+/- 1% |
| Communication : |
4-20 impulsion/relais de mA/OCT. |
Taille : |
DN50-700 |
| La température : |
90 C C/160 |
Matériel de tuyau : |
Acier de soudure, acier inoxydable, fonte, cuivre/laiton, tuyau de ciment, aluminium |
Les débitmètres ultrasoniques intégrés fixes par vitesse de multi-liquide de temps de transit déterminent pour la boue | effluent | eaux d'égout
Général des compteurs de débit ultrasoniques
Les débitmètres ultrasoniques d'UFM peuvent déterminer la vitesse d'une entrée liquide dans un tuyau par les ondes sonores. Quand il est en aucun états d'écoulement, les fréquences d'une onde ultrasonique sont transmises dans un tuyau et ses réflexions du fluide sont identiques. Quand il est dans des conditions d'écoulement, la fréquence de la vague reflétée est différent due à l'effet Doppler. Quand le milieu liquide se déplace plus rapidement, le déplacement de fréquence augmente linéairement. L'émetteur traite des signaux de la vague transmise et de ses réflexions pour déterminer le débit.
Le type débitmètres ultrasoniques de temps de transit peut donner et recevoir les ondes ultrasoniques entre les transducteurs dans chacun des deux en amont et en aval dedans le tuyau. Tandis qu'il est dans aucune conditions d'écoulement, cela prend le même temps de voyager en amont et en aval entre les transducteurs. Tandis qu'il est dans des conditions d'écoulement, la vague ascendante voyagera plus lent et prendra plus de temps que la vague en aval (plus rapide). Quand le fluide se déplace plus rapidement, la différence entre en amont et en aval les moments augmente. L'émetteur traite en amont et en aval des périodes de déterminer le débit.
Fiche technique
Exactitude <1>
Débit 0 - 10m/s, Bi-direction
Diamètre DN32 - DN6000 millimètre de tuyau
La température liquide -30℃ - 160℃
Type liquide l'eau, eau de mer, eaux d'égout, effluent, huile, alcool, tout liquide simple qui peut
transmettez la vague ulstrasonic
Sifflez l'acier inoxydable matériel, fonte, le cuivre, PVC, aluminium, acier de fibre de verre
Produisez une manière 4-20mA, une impulsion d'OCT. de manière, un rejeu de manière
Entrez 4-20mA à trois voies, résistance du platine PT1000 pour la mesure de la chaleur
Communication RS485, MODBUS
Carte d'écart-type de stockage de données
Alimentation d'énergie DC8-36V/AC85-264V
Protection IP65 (principal organisme), IP68 (transducteur)
Humidité <85>
Température ambiante -20℃ - 60℃
Description :
Le débitmètre ultrasonique est allumé disponible avec en tuyau, bride et d'autres options, il a conçu pour la mesure volumétrique linéaire et bidirectionnelle d'écoulement du liquide. Les données d'écoulement mesurées peuvent être produites par analogue ou impulsion ou fréquence standard. Par l'interface d'opérateur conviviale de HMI, l'unité peut être installée pour un large éventail d'applications. À côté de la mesure volumétrique réelle d'écoulement, l'unité peut être configurée pour exécuter le totalization d'écoulement (plus, minus, ou somme). La mesure et la sortie de la vitesse sonique liquide peuvent être configurées aussi.
Sur option l'unité peut être placée pour remplir une des fonctions supplémentaires suivantes :
- Calculez et écoulement standard corrigé par sortie volumétrique ou de la masse utilisant des entrées de pression externe et de la température
- Traitez en lots la fonction
- Fonction de chaleur, combinant le T1, le T2 et le volume
Diagramme régulateur

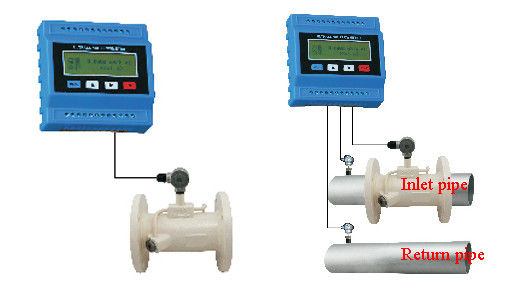

Mesure de la chaleur de mesure d'écoulement
Diagramme de référence
| Type |
Modèle |
Diamètre de tuyau (millimètres) |
La température |
Dimension (millimètres) |
| Bride dessus |
TS-2 |
DN15-100 |
-30-90℃ |
45x25x32 |
| TM-1 |
DN50-700 |
-30-90℃ |
64x39x44 |
| TL-1 |
DN300-6000 |
-30-90℃ |
97x54x53 |
| Bride sur (haute température) |
TS-2-HT |
DN15-100 |
-30-90℃ |
45x25x32 |
| TM-1-HT |
DN50-700 |
-30-90℃ |
64x39x44 |
| TL-1-HT |
DN300-6000 |
-30-90℃ |
97x54x53 |
| Type d'insertion |
TC-1 |
DN80-6000 |
-30-90℃ |
190x80x55 |
| TC-2 (rallongez) |
DN80-6000 |
-30-90℃ |
335x80x55 |
| En tuyau |
G3 (type de π) |
DN15-25 |
-30-160℃ |
|
| G2 |
DN32/DN40 |
-30-160℃ |
|
| G3 |
DN50-6000 |
-30-160℃ |
|
Transducteur facultatif de la température
| Spécifications |
Modèle |
Diamètre |
Temp. |
Coupe de l'eau |
Exactitude |
| Bride-sur le temp. transducteur Pt100 |
CT-1 |
>DN50 |
-40-160℃ |
Non |
100+ 0.8℃ |
| Temp d'insertion. Transducteur Pt100 |
TCT-1 |
Oui |
| Temp d'insertion. Pt100 avec de la pression |
PCT-1 |
Non |
| Temp d'insertion. Pt100 pour le petit tuyau D |
SCT-1 |
| Oui |
Industries
- Produits chimiques
- Produits pétrochimiques
- Pétrole et gaz
- Chauffage, ventilation et climatisation (HVAC)
- Centrales
- Traitement de l'eau
Type liquide
- Doser de l'eau de refroidissement
- Demineralisedwater
- Contrôle des opérations de traitement en lots et de mélange
- Mesure d'écoulement de la masse
- Mesure d'attribution
- Chauffage urbain
- Irrigation
- Mesure d'énergie
Sélection modèle
| I |
Modèle |
|
|
|
|
|
|
|
| |
YF |
Débitmètre électromagnétique |
| |
TF |
Turbine |
| |
VF |
Votex |
| |
LX |
Roue de palette |
| |
T |
Ultrasonique |
| |
|
Mode d'affichage d'E/F |
E : contrat/affichage local, F : affichage à distance |
| |
|
|
Diamètre de tuyau |
Dactylographiez (millimètres) |
| |
|
|
xxxx |
10, 15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200, 250, 300,
400, 500, 600, 800, 1000
|
| |
|
|
Code |
Exactitude |
| |
|
|
1 |
+ 0,5% FS |
| |
|
|
2 |
+ FS 1,0% |
| |
|
|
3 |
+ 0,2% FS |
| |
|
|
|
Code |
Type |
| |
|
|
|
N |
Convertisseur : 12/24 volts continu, sortie d'impulsion |
| |
|
|
|
A |
Émetteur : 24VDC, outpt 4-20mA |
| |
|
|
|
B |
Intelligent, batterie de lion, aucun affichage local |
| |
|
|
|
G |
Smart, affichage local, sortie 4-20mA |
| |
|
|
|
C1 |
Smart, affichage local, RS485 |
| |
|
|
|
C2 |
Smart, affichage local, CERF |
| |
|
|
|
|
Code |
Type |
| |
|
|
|
|
S |
Logement d'acier au carbone |
| |
|
|
|
|
L |
Logement d'acier inoxydable |
| |
|
|
|
|
G |
Logement à haute pression |
| |
|
|
|
|
HL |
électrode 316L |
| |
|
|
|
|
HTi |
Électrode titanique |
| |
|
|
|
|
HTa |
Électrode de Tantlum |
| |
|
|
|
|
HC |
Électrode de Hastelloy-C |
| |
|
|
|
|
L1 |
Médias liquides |
| |
|
|
|
|
L2 |
Médias de gaz |
| |
|
|
|
|
P |
Compensation de pression |
| |
|
|
|
|
T |
Compensation de température |
| |
|
|
|
|
Pinte |
Pressure&Temp. Compensation |
| |
|
|
|
|
F |
Revêtement de PTFE |
| |
|
|
|
|
X |
Revêtement en caoutchouc |
|
Échantillon : IYF-E-0100-1-C1-S-HL-L1-F,
Magmeter, affichage local, diamètre : 100mm, + 0.5%FS, logement d'acier au carbone, intelligent, outpt 4-20mA,
RS485, 316L électrode, mètre liquide de médias, revêtement de PTFE
|
Avantage compétitif :
- Conformité aux normes internationales : ISO9001-2008/GB/T19001/MC00000-044/507
- Approbation de la CE
- À régulation de processus strict
- Équipement avancé de calibrage
- Équipe d'ingénieur
