Débitmètre ultrasonique ultrasonique industriel/municipal de débitmètre Doppler de compteurs de débit d'approvisionnement en eau avec le transducteur

Industrial / Municipal Water Supply Ultrasonic Flow Meters Doppler Flow Meter Ultrasonic Flowmeter With Transducer

Détails sur le produit:

Lieu d'origine:	La Chine
Nom de marque:	Purescience
Certification:	ISO14001-2000/ISO9001-2008/GB/T28001/MC01010429
Numéro de modèle:	YE-TUF2000SWI

Conditions de paiement et expédition:

Quantité de commande min:	5 ensembles
Prix:	USD150-USD900
Détails d'emballage:	carton
Délai de livraison:	3 semaines
Capacité d'approvisionnement:	500 ensembles par mois

Contact

Description de produit détaillée

Nom du produit:	Compteur de débit ultrasonique de Doppler	Type:	bâti de mur, type d'insertion
Précision:	+/- 1%FS	OPÉRATION:	Conseils principaux
Le signal de sortie:	4-20 impulsion/relais de mA/OCT.	Entrée:	4-20 à trois voies mA (la température, pression et niveau)
Communication:	RS485/Modbus	Alimentation:	8-36 VOLTS CONTINU/10-30 VCA
Diamètre de tuyau:	15 millimètres - 6000mm	Matériel de bâti de tuyau:	soudez l'acier, acier inoxydable, fonte, cuivre/laiton, tuyau de ciment, aluminium
Surligner:	electromagnetic flow meter , water flow meter

Murez le débitmètre Doppler Ultrasonique d'insertion intégrée de bâti avec le transducteur pour industriel | approvisionnement en eau municipal

Description générale

Le débitmètre ultrasonique de temps de transit est employé pour la mesure volumétrique d'écoulement qui hase aucune pièces mobiles. Les débitmètres ultrasoniques sont idéaux pour les applications d'eaux usées ou n'importe quel liquide sale qui est conducteur ou à base d'eau. Les débitmètres ultrasoniques sont également idéaux pour des applications où la baisse de basse pression, la compatibilité chimique, et le bas entretien sont exigés.

Indépendant de la conductivité, de la viscosité, de la température, de la densité et de la pression
Aucune déplacement ou pièces s'imposantes, donc aucune perte de pression ou usage
Opérationnel minimal et coûts de maintenance
Excellentes stabilité à long terme et fiabilité

Fiche technique

Articles	Représentation et paramètre
Convertisseur	Principe	compteur de débit ultrasonique de Transit-temps
	Exactitude	+ 1%
	Opération	opération de 4 claviers
	Le signal de sortie	1 canal 4-20mA, résistance 0-1K, exactitude 0,1%
		1 impulsion d'OCT. de manière (durée d'impulsion : 6-1000ms, défaut : 200ms)
		1 sortie de relais de canal
	Signal d'entrée	3 manière 4-20mA, exactitude : 0,1%, (temp., pression, niveau)
	Signal d'entrée	Transducteur Pt100, mesure de la température de la chaleur/énergie
	Communication	Isolement galvanique RS485, mise à jour logicielle par le PC, MODBUS
Câble de signal	Câble torsadé, 50m ; RS485, distance de transmission 1000m ou en haut.
Reliez le port	Sifflez le matériel	Acier, inoxydable, fonte, cuivre, ciment, PVC, aluminium, etc.
	Diamètre de tuyau	15 - 6000 millimètres
	Tuyau droit	En amont : 10xDia, ou en aval : 5xDia, et 30xDia de la pompe
Doser	Type liquide	Liquide transmissible simple de vague sonique, tel que l'eau municipale, l'eau de refroidissement, l'eau d'eau de mer, les eaux usées, l'eau pure, eaux d'égout avec le contenu de particules, tel comme huile, pétrole brut, huile de lubrification, carburant diesel, oilChemicals de carburant, produits pétrochimiques, chauffage, ventilation, climatiseur, centrales,
	La température	-30-160℃
	Turbidité	Jusqu'à 10000 pages par minute et moins de bulle
	Vitesse d'écoulement	0-7 m/s
Environnement de travail	La température	Convertisseur : -20-60 ℃, transducteur : -30-160℃
Environnement de travail	Humidité	Convertisseur : 85%RH, transducteur : submersible jusqu'à la profondeur 2m
Alimentation d'énergie	DC8-36V ou AC10-30V/1.5W
Dimension	Convertisseur : 959535mm

Principe de travail :

Le débitmètre ultrasonique intégré en tuyau est un instrument de précision conçu pour linéaire, écoulement volumétrique de bi/directional

mesure des liquides. Des valeurs de mesure d'écoulement peuvent être produites par l'intermédiaire de l'analogue et-ou de l'impulsion/de fréquence standard

sorties. Par une interface d'opérateur conviviale (HMI) l'unité peut être installée pour un large éventail d'applications.

À côté de la mesure volumétrique réelle d'écoulement l'unité peut être configuredto exécutent le totalization d'écoulement (plus, sans et

somme). Également la mesure et la sortie de la vitesse sonique liquide peuvent être configurées. Sur option l'unité peut être placée à

remplissez une des fonctions supplémentaires suivantes :

Calculez et écoulement standard corrigé par sortie volumétrique ou de la masse utilisant des entrées de pression externe et de la température
Traitez en lots la fonction
Fonction de chaleur, combinant le T1, le T2 et le volume

Diagramme régulateur

Mesure de la chaleur de mesure d'écoulement

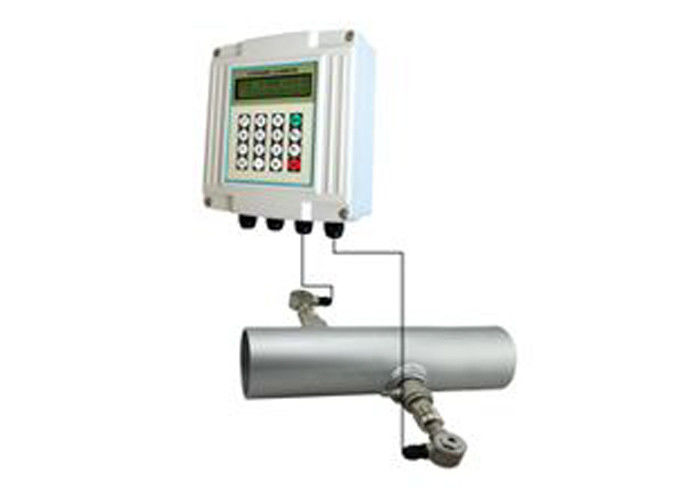

Débitmètre ultrasonique ultrasonique industriel/municipal de débitmètre Doppler de compteurs de débit d'approvisionnement en eau avec le transducteur 0

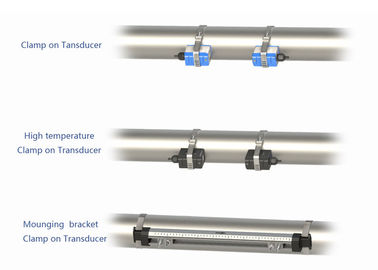

Diagramme de référence

Type	Modèle	Diamètre de tuyau (millimètres)	La température	Dimension (millimètres)
Bride dessus	TS-2	DN15-100	-30-90℃	45x25x32
	TM-1	DN50-700	-30-90℃	64x39x44
	TL-1	DN300-6000	-30-90℃	97x54x53
Bride sur (haute température)	TS-2-HT	DN15-100	-30-90℃	45x25x32
	TM-1-HT	DN50-700	-30-90℃	64x39x44
	TL-1-HT	DN300-6000	-30-90℃	97x54x53
Type d'insertion	TC-1	DN80-6000	-30-90℃	190x80x55
Type d'insertion	TC-2 (rallongez)	DN80-6000	-30-90℃	335x80x55
En tuyau	G3 (type de π)	DN15-25	-30-160℃
	G2	DN32/DN40	-30-160℃
	G3	DN50-6000	-30-160℃

Transducteur facultatif de la température

Spécifications	Modèle	Diamètre	Temp.	Coupe de l'eau	Exactitude
Bride-sur le temp. transducteur Pt100	CT-1	>DN50	-40-160℃	Non	100+ 0.8℃
Temp d'insertion. Transducteur Pt100	TCT-1			Oui
Temp d'insertion. Pt100 avec de la pression	PCT-1			Non
Temp d'insertion. Pt100 pour le petit tuyau D	SCT-1			Oui

Industries

Produits chimiques
Produits pétrochimiques
Pétrole et gaz
Chauffage, ventilation et climatisation (HVAC)
Centrales
Traitement de l'eau

Applications

Doser de l'eau de refroidissement
Demineralisedwater
Contrôle des opérations de traitement en lots et de mélange
Mesure d'écoulement de la masse
Mesure d'attribution
Chauffage urbain
Irrigation
Mesure d'énergie

Sélection modèle

I	Modèle
	YF	Débitmètre électromagnétique
	TF	Turbine
	VF	Votex
	LX	Roue de palette
	T	Ultrasonique
		Mode d'affichage d'E/F	E : contrat/affichage local, F : affichage à distance
			Diamètre de tuyau	Dactylographiez (millimètres)
			xxxx	10, 15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200, 250, 300, 400, 500, 600, 800, 1000
			Code	Exactitude
			1	+ 0,5% FS
			2	+ FS 1,0%
			3	+ 0,2% FS
				Code	Type
				N	Convertisseur : 12/24 volts continu, sortie d'impulsion
				A	Émetteur : 24VDC, outpt 4-20mA
				B	Intelligent, batterie de lion, aucun affichage local
				G	Smart, affichage local, sortie 4-20mA
				C1	Smart, affichage local, RS485
				C2	Smart, affichage local, CERF
					Code	Type
					S	Logement d'acier au carbone
					L	Logement d'acier inoxydable
					G	Logement à haute pression
					HL	électrode 316L
					HTi	Électrode titanique
					HTa	Électrode de Tantlum
					HC	Électrode de Hastelloy-C
					L1	Médias liquides
					L2	Médias de gaz
					P	Compensation de pression
					T	Compensation de température
					Pinte	Pressure&Temp. Compensation
					F	Revêtement de PTFE
					X	Revêtement en caoutchouc
Échantillon : IYF-E-0100-1-C1-S-HL-L1-F, Magmeter, affichage local, diamètre : 100mm, + 0.5%FS, logement d'acier au carbone, intelligent, outpt 4-20mA, RS485, 316L électrode, mètre liquide de médias, revêtement de PTFE

Avantage compétitif :

Conformité aux normes internationales : ISO9001-2008/GB/T19001/MC00000-044/507
Approbation de la CE
À régulation de processus strict
Équipement avancé de calibrage
Équipe d'ingénieur

Calibrage

Débitmètre ultrasonique ultrasonique industriel/municipal de débitmètre Doppler de compteurs de débit d'approvisionnement en eau avec le transducteur 1

Atelier

Débitmètre ultrasonique ultrasonique industriel/municipal de débitmètre Doppler de compteurs de débit d'approvisionnement en eau avec le transducteur 2
