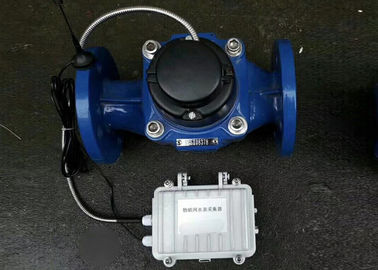

Mètre d'eau sec de Woltman de cadran pour l'Amr par l'intermédiaire de LoRa sans fil DN50 - DN300

Mètre d'eau sec de Woltman de cadran avec la mesure démontable pour l'Amr par l'intermédiaire de LoRa sans fil DN50 - DN300



Description de système d'Amr :



1) Vers le haut du transfert :

Du concentrateur au centre de contrôle d'Amr.

(a) mode de communication de GPRS

ligne téléphonique (b) mode de communication

(c) mode de communication de RS232

(d) mode de communication d'Ethernet



2) Vers le bas transfert



Du mètre de collecteur et d'eau.



Le signal de réseau sans fil a le positif de la propagation large de signal, capacité large de secteur de couverture, construction rapide. L'une seule pièce du collecteur peut se relier à 128 morceaux de mètre au maximum.



Carte

Lecteur potable





Caractéristique :

• La conception verticale d'hélice, facilement entretien.
• Cadran conduit et sec magnétique, lecture claire
• Measuremeng de plein écoulement
• Le grand choix de mesure, Q3 est jusqu'à 250 m3/h
• L'écoulement initial Q3 est en baisse 0.03m3/h
• Les données techniques se conforment à OIN 4064 de norme internationale.



Note :

• L'exactitude de mesure se conforment à la norme de la classe B d'OIN 4064.
• Disponible avec la longueur différente sur demande. Disponible dans le mètre d'eau chaude sur demande.

Condition de travail :

• Température de l'eau : 0.1℃~40℃ (0.1℃~90℃ pour le mètre d'eau chaude)
• Pression d'eau : ≤1.0Mpa

Erreur permise maximum :

(1) dans la zone inférieure du qmin inclus jusqu'à mais excluant le quart est ±5%

(2) dans la zone supérieure du quart inclus jusqu'aux qs est ±2%

(3) mètre ±3% d'eau chaude



Fiche technique

Modèle	Diamètre (millimètre)	Classe ISO4064	Surcharge écoulement (Qs)	Permanent écoulement (Qp)	Transitoire écoulement (quart)	Écoulement minimum Qmin	Lecture minimum	Lecture maximum
		m3/h					M3
IXLC-50	50	A	30	15	4,5	1,2	0,0002	999 999
		B			3,0	0,45
IXLC-65	65	A	50	25	7,5	2,0	0,0002	999 999
		B			5,0	0,75
IXLC-80	80	A	80	40	12	3,2	0,0002	999 999
		B			8,0	1,2
IXLC-100	100	A	120	60	18	4,8	0,0002	999 999
		B			12	1,8
IXLC-125	125	A	200	100	30	8	0,0002	999 999
		B			20	3
IXLC-150	150	A	300	150	45	12	0,0002	999 999
		B			30	4,5
IXLC-200	200	A	500	250	75	20	0,0002	999 999
		B			50	7,5
IXLC-250	250	A	800	400	120	32	0,0002	999 999
IXLC-300	300	A	1200	600	180	48	0,0002	999 999













































Dimension (LXLC)

Modèle	Diamètre.	L	H	Bride (millimètres)
	(millimètres)			D1 (OD)	D2 (trou)	Boulon (nanomètre)
IXLC-50	50	200	253	165	125	4-M16
IXLC-65	65	200	268	185	145	4-M16
IXLC-80	80	225	284	200	160	8-M16
IXLC-100	100	250	295	220	180	8-M16
IXLC-125	125	250	310	250	210	8-M16
IXLC-150	150	300	339	285	240	8-M20
IXLC-200	200	350	382	340	295	8-M20 (1.0Mpa) 12-M20 (1.6Mpa)
IXLC-250	250	400	433	395	350	12-M20 (1.0Mpa)
		450	438	405	355	12-M24 (1.6Mpa)
IXLC-300	300	450	483	445	400	12-M20 (1.0Mpa)
		500	488	460	410	12-M24 (1.6Mpa)































Avantage compétitif :

• Conformité aux normes internationales : ISO4064/GBT778/Q/320700JR05-2003
• À régulation de processus strict
• Équipement avancé de calibrage
• Équipe d'ingénieur

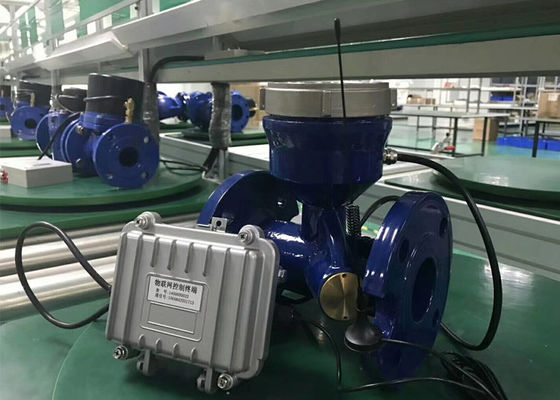

Chaîne de production
